Connecteurs du porte instruments



Fonction

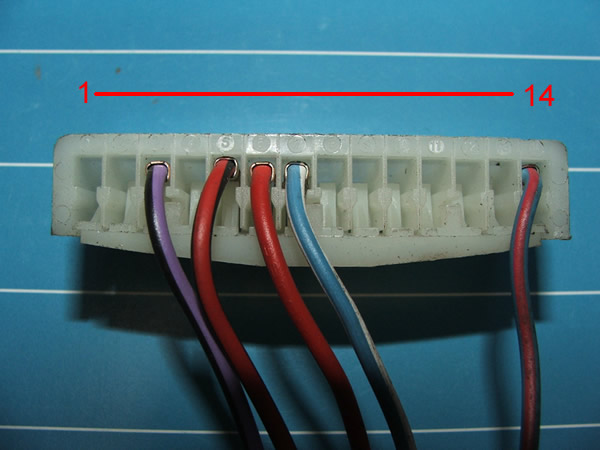

Golf 1 (connecteur T14, T6, T2)
Note
Position
Couleur
.
T 14
.
.
.
1
.
.
masse
2
marron
.
jauge a carburant
3
violet/noir
.
température d'eau
4
rouge/jaune
.
signal régime (compte tours)
5
rouge/noir
.
+30
6
rouge
.
témoin de phare
7
bleu/blanc
.
commande des fonctions du MFA
8
rouge/blanc
.
contact pression d'huile 1.8 bar
9
bleu/noir
.

10
.
.
contact pression d'huile 0.3 bar
11
jaune
.
témoin de charge
12
bleu
.
témoin de clignotant
13
bleu/rouge
.
+15
14
noir
.
.
T6
.
.
signal sonde temp ext
1
bleu/blanc
.
masse pour la sonde de temp ext
2
rouge/blanc
.
sonde de température d'huile
(pour mfa)
3
vert/noir
.
led econometre
4
bleu/jaune
ne pas utiliser
signal econometre
5
blanc/vert
ne pas utiliser
.
6
.
.
.
T2
.
.
commande du MFA
1
.
.
commande du MFA
2
.
.
* Si la commande de menu 1-2 pour le MFA est sur le compteur , la prise T2 n'existe pas .
raccorder le commodo MFA directement sur la broche du compteur de série2

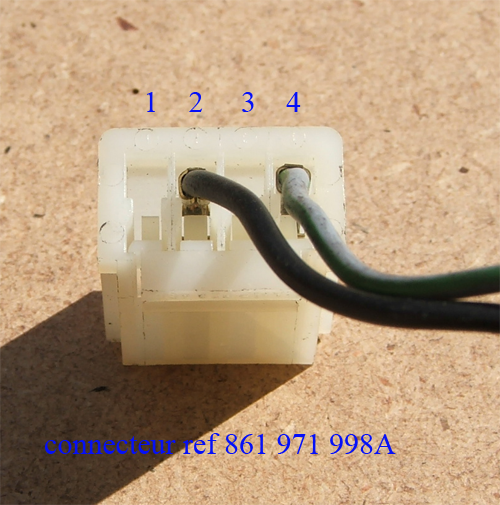

Témoin de frein a main

Fonction
Position
Couleur
Note
.
1
.
.
+ 15
2
Noir
repére 15 sur la platine
.
3
.
.
info frein
4
Gris/vert
repère BR sur la platine
masse venant du contacteur de frein a main et de l'indicateur de niveau sur le bouchon du bocal de liquide de frein.
Modèle US avec témoin de ceinture de sécurité : fil Jaune/rouge position L sur la platine
